دتکتور شعله F&G

دتکتور شعله چیست

دتکتور شعله یا فلیم دتکتور نوعی سنسور یا حسگر است که در صورت وجود شعله در محیط آن را تشخیص داده و آلارم هشدار را فعال می کند. این دتکتورها توانایی شناسایی دود و همچنین مایعات بدون دود که احتمال انفجار در آن ها بالاست را دارد. برای مثال در کوره های دیگ دتکتور شعله نصب می شود زیرا توانایی تشخیص گرما و دود آتش را دارد. دتکتور شعله می تواند با توجه به دمای و حرکت هوا حریق را تشخیص دهد.
این دتکتورها از فناوری امواج فرابنفش (UV) یا مادون قرمز (IR) برای تشخیص شعله استفاده می کنند. به این معنی که می توانند شعله را در کمتر از یک ثانیه تشخیص داده و هشدار دهند.
دتکتورهای شعله با توجه به طراحی و نصب می توانند به تشخیص شعله پاسخ دهند، به عنوان مثال می توانند زنگ خطر را به صدا درآورند، خط سوخت را غیرفعال یا حتی سیستم اطفاء حریق را فعال کنند.

این دتکورها کجا استفاده می شود؟

•    انبارهای صنعتی
•    کارخانه های تولید مواد شیمیایی
•    فروشگاه های مواد شیمیایی
•    ذخیره سازی و پمپ بنزین
•    کارگاه های جوشکاری قوس الکتریکی
•    نیروگاه ها
•    ایستگاه های ترانسفورماتور
•    تونل های زیرزمینی
•    تخت های تست موتور
•    فروشگاه های چوب

دتکتور شعله صنعتی (Industrial Flame Detector) صنعتی یکی از تجهیزات

سیستم پایش گاز و آتش F&G

است که از سنسورهای طیف های نوری مادون قرمز و فرابنفش برای تشخیص شعله استفاده می کند.

دتکتورهای شعله F&G از سنسورهایی استفاده می کنند که به انرژی تابشی قابل مشاهده با چشم انسان (تقریبا 4000 تا 7000 آنگستروم) یا انرژی تابشی خارج از محدوده دید انسان (معمولا مادون قرمز (IR)، ماوراء بنفش (UV) یا هر دو) پاسخ می دهند.



انواع دتکتورهای شعله صنعتی بر اساس نوع سنسور



دتکتورهای شعله صنعتی بر اساس نوع سنسور بکار رفته در آنها به انواع زیر تقسیم می شوند.



دتکتور شعله صنعتی مادون قرمز (IR)



این دتکتورهای شعله روی باند طیفی مادون قرمز IR کار می کنند. گاز داغ یک الگوی طیفی خاص در ناحیه مادون قرمز ساطع می کند، جایی که توسط یک دوربین تصویربرداری حرارتی (TIC)، نوعی دوربین ترموگرافی، سنجیده می شود.

هشدارهای کاذب می تواند توسط سطوح داغ دیگر و تشعشعات حرارتی در مناطقی که توسط آب و انرژی خورشیدی پوشیده شده است ایجاد شود. فرکانس در یک دتکتور شعله صنعتی  IR دارای حساسیت در محدوده 4.4 میکرومتر با زمان پاسخ 3-5 ثانیه است.



دتکتور فرابنفش (UV)



دتکتور فرابنفش در طول موج های زیر 300 نانومتر کار می کند. این دتکتور آتش سوزی و انفجار را بین 3 تا 4 میلی ثانیه از طریق اشعه ماوراء بنفش ساطع شده در هنگام احتراق تشخیص می دهد.



آلارم های کاذب توسط منابع UV مانند رعد و برق، جوشکاری قوس الکتریکی، تشعشع و نور خورشید ایجاد می شوند. و در طراحی این اجرای دتکتور شعله صنعتی UV اغلب از تاخیر زمانی 2-3 ثانیه برای کاهش شدت آلارم های کاذب استفاده می شود.

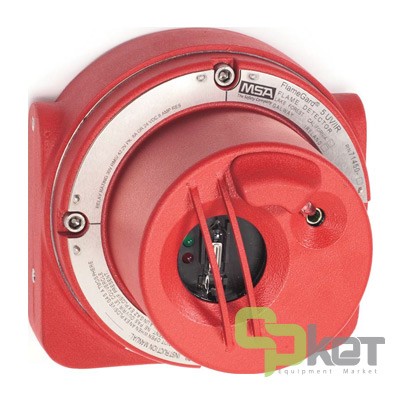

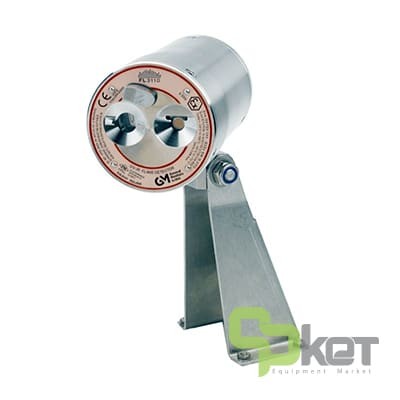

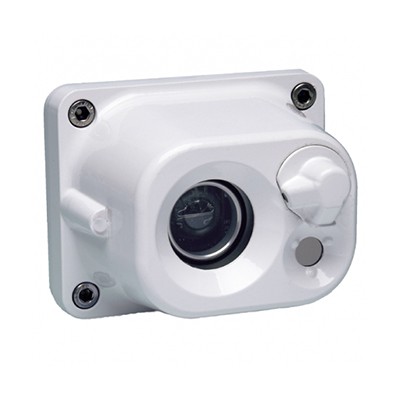

دتکتور شعله UV / IR



دتکتور شعله صنعتی UV / IR سیگنال اولیه را در دو محدوده مادون قرمز مقایسه می کند، یعنی پیکربندی "AND" و نسبت به یکدیگر مرتبط هستند تا از سیگنال آتش سوزی اطمینان حاصل شود و آلارم های کاذب به حداقل برسد.



UV / IR و دتکتور مرئی



برای برخی از دتکتورها، یک سنسور برای تشعشعات مرئی با هدف مقابله بهتر با آلارم های کاذب یا بهبود دامنه تشخیص به طرح اضافه می شود.



دتکتورهای شعله صنعتی چند طیفی مادون قرمز



دتکتورهای شعله صنعتی چند طیفی مادون قرمز (MSIR) (Multi Spectrum IR Flame Detector)  دارای باند طیفی دوگانه (IR/IR) یا دارای باند طیفی سه گانه (IR3) هستند. هر سنسور IR این دتکتورها هر کدام به فرکانس تابش متفاوتی حساس هستند. تشعشع مادون قرمز ساطع شده از یک آتش هیدروکربنی معمولی در طول موج پذیرفته شده توسط یک حسگر نسبت به دو حسگر دیگر شدیدتر است.



دتکتور شعله دوگانه مادون قرمز  (IR / IR)



دتکتور شعله صنعتی دوگانه IR/IR سیگنال اولیه را در دو محدوده مادون قرمز مقایسه می کند. در این حالت یک سنسور در محدوده 4.4 میکرومتر کار می کند و سنسور دیگر در فرکانس مرجع است.

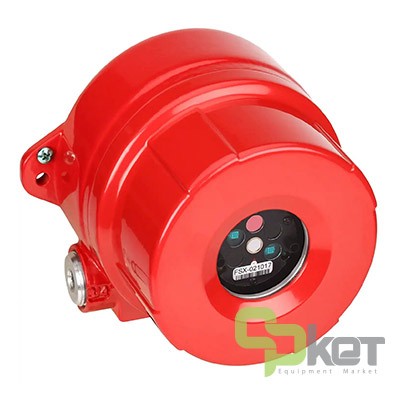

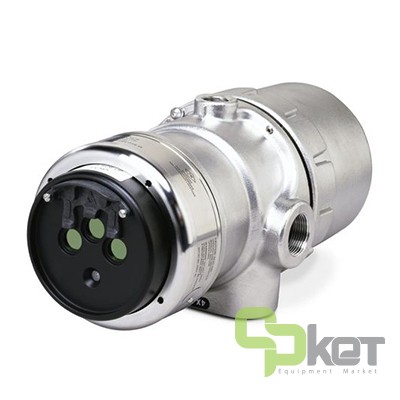

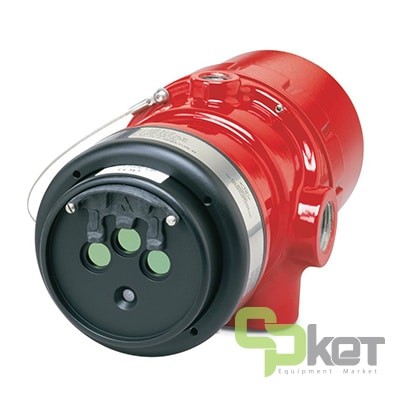

دتکتور سه گانه  (IR / IR / IR) یا Triple-IR



دتکتورهای شعله صنعتی مادون قرمز سه‌گانه IR3 سه باند طول موج خاص در ناحیه طیفی مادون قرمز و نسبت‌ های آنها را نسبت به یکدیگر برای تشخیص مطمئن آتش به منظور کاهش هشدارهای کاذب مقایسه می ‌کنند.

در این حالت، یک سنسور در محدوده 4.4 میکرومتر و سنسور دیگر در فرکانس مرجع کار خواهد کرد. دتکتورهای سه گانه IR نیز در معرض خطر تاری ناشی از آب و کاهش حساسیت در برابر نور خورشید هستند.



دوربین مدار بسته (فیلم) دتکتور شعله



تلویزیون مدار بسته (CCTV) یا دوربین های وب را می توان برای تشخیص ویدیو (طول موج بین 0.4 تا 0.7 میکرومتر) استفاده کرد. مانند انسان، دوربین ها نیز می توانند توسط دود و مه کور شوند.



موارد کاربرد دتکتور شعله صنعتی F&G



دتکتورهای شعله تقریبا برای هر کاربرد که در آن آتش سوزی ممکن است منجر به تلفات زیادی در تجهیزات صنعتی شود و در جایی که خطر برای پرسنل زیاد است راه حل هایی مناسب برای استفاده در سیستم های پایش گاز و آتش (F&G System) هستند. کاربردهای کلیدی دتکتورهای شعله صنعتی به شرح زیر است:



• صنایع نفت، گاز و پتروشیمی
• پالایشگاه ها
• تونل ها
• پایانه های بارگیری حمل و نقل بنزین
• ایستگاه های پمپاژ خطوط لوله
• آشیانه هواپیما
• غرفه های اسپری رنگ خودرو
• تاسیسات تولید مهمات
• سلول های تست موتور جت
• سکوهای حفاری و تولید فراساحل
• ژنراتورها و مخازن ذخیره سازی
• معادن، تونل های حمل و نقل زغال سنگ، حمل زباله
• صنایع هسته ای، داروسازی، ساخت فلز
• کشاورزی، فلندهای برق و نیروگاه ها
• صنعت چاپ، غرفه های اسپری

انواع دتکتور شعله صنعتی



دتکتور شعله صنعتی که بیشتر در سیستم های پایش آتش و گاز F&G مورد استفاده قرار می گیرد در سامانه تخصصی کیوپیکت به صورت زیر دسته بندی شده است:



• دتکتور شعله ضد انفجار

• دتکتور شعله معمولی



با ثبت نام رایگان در سامانه تخصصی کیوپیکت به عنوان خریدار یا فروشنده و تامین کننده می توانید نسبت به استعلام قیمت از نمایندگی فروش و تامین کنندگان انواع برندهای معروف، دریافت مشخصات فنی، مقایسه کالا و خرید و فروش بی واسطه انواع دتکتور شعله اقدام نمایید.
